Información Básica.
No. de Modelo.
VMC 1580
Estructura de fresa
Tipo indexables
Modo de Control
CNC
Grado automático
Automático
Precisión
Precisión Normal
Certificación
CE, RoHS, ISO 9001
Condición
Nueva
husillo
taiwán
tornillo de paso
taiwán
mesa giratoria
taiwán
controlador
fanuc, siemens
Paquete de Transporte
Wooden Pallet
Especificación
5000*3200*3200
Marca Comercial
HDCNC
Origen
China
Código del HS
8457101000
Capacidad de Producción
5000
Descripción de Producto
1.estructura de la máquina
2.Modelo de máquina
3.Accesorios estándar
4.Accesorios opcionales
5.Company honores Exposición internacional

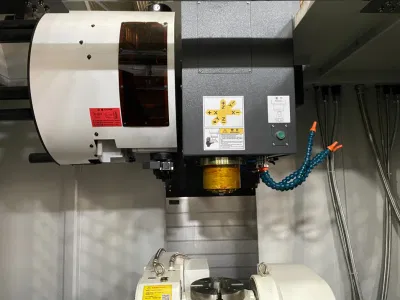

EL manipulador tipo disco ATC mejora eficazmente la eficiencia de trabajo de la máquina.

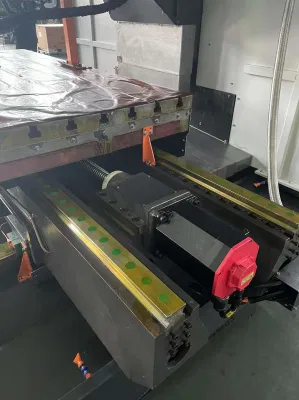

II.el eje XYZ adopta la guía lineal de rodillos de precisión, que es con gran capacidad de carga, realizar movimiento rápido, y garantizar la precisión de la posición.
III.el tipo integrado y el husillo de alta rigidez garantizan características de corte de alta precisión y alta eficiencia.
IV.el lecho ancho y sólido y el asiento engrosado y alargado aseguran la máquina con alta estabilidad y características de corte de servicio pesado.
El eje V. XYZ adopta la transmisión de precisión de husillo de bolas de doble tuerca,y el rodamiento especial importado,el conjunto de precarga,todos los factores organizan la alta rigidez y el sistema de transmisión estable.
II.el eje XYZ adopta la guía lineal de rodillos de precisión, que es con gran capacidad de carga, realizar movimiento rápido, y garantizar la precisión de la posición.
III.el tipo integrado y el husillo de alta rigidez garantizan características de corte de alta precisión y alta eficiencia.
IV.el lecho ancho y sólido y el asiento engrosado y alargado aseguran la máquina con alta estabilidad y características de corte de servicio pesado.
El eje V. XYZ adopta la transmisión de precisión de husillo de bolas de doble tuerca,y el rodamiento especial importado,el conjunto de precarga,todos los factores organizan la alta rigidez y el sistema de transmisión estable.
| MODELO | Unidad | VMC650 | VMC850 | VMC855 | VMC1060 | VMC1160 | VMC1260 | VMC1370 | VMC1380 | VMC1580 |
| Tamaño de la tabla | mm | 800*500 | 900*500 | 1000*550 | 1200*600 | 1200*600 | 1200*600 | 1400*700 | 1400*800 | 1600*800 |
| Carga máx | kg | 400 | 500 | 500 | 800 | 800 | 800 | 1200 | 1300 | 1500 |
| No-W*distane | mm | 5-18*90 | 5-18*100 | 5-18*110 | 7-18*110 | 7-22*110 | ||||
| Viaje XYZ | mm | 650/500/500 | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 | 1200/600/600 | 1300/700/700 | 1300/800/700 | 1500/800/700 |
| punta del husillo a superficie de la mesa | mm | 120-620 | 150-650 | 120-670 | 120-720 | 120-720 | 120-720 | 100-800/60-720 | 185-885 | 150-850 |
| Centro del husillo a la superficie de la guía del eje Z. | mm | 550 | 570 | 595 | 650 | 650 | 650 | 750 | 850 | 855 |
| velocidad rápida de 3 ejes | m/min | 48/48/48 | 48/48/36 | 36/36/36 | 24/24/24 | 20/20/20 | ||||
| Velocidad máx. Del husillo | rpm | 10000 | 8000 | 8000/6000 | 8000/6000 | 6000 | ||||
| potencia del husillo | kw | 7.5/11 | 11/15 | 11/15o 15/18,5 | 15/18,5 | 15/18,5 | ||||
| Tipo de soporte de herramienta | BT40 | BT40/BT50 | BT50 | |||||||
| Tire de la uña | 45° | |||||||||
| Capacidad ATC | 24T | |||||||||
| Diámetro máx. De la herramienta*longitud | mm | Φ85*350 | Φ85/Φ125*300 | Φ125*300 | ||||||
| Precisión de posicionamiento | mm | 0,008 | 0,012 | |||||||
| repetibilidad | mm | 0,006 | 0,008 | |||||||
| Sistema CNC | FANUC Siemens y otro sistema | |||||||||
| peso de la máquina | kg | 4900 | 5300 | 5800 | 6800 | 7000 | 7500 | 10800 | 13800 | 14300 |
| Tamaño total de la máquina (L*W*H) | cm | 210*260*265 | 270*228*258 | 320*255*270 | 350*270*280 | 400*270*280 | 41*270*280 | |||
| primera fila de la viruta de la cubierta completa lámina metálica sin la viruta | depósito de agua tipo cajón y caja de virutas | dispositivo de lavado de viruta de impacto hacia atrás |
| Panel de operaciones de funciones completas y MPG | ATC | Husillo de transmisión de la correa |
| refrigeración por rociadores en el lado del husillo | Sistema de refrigeración por aire | dispositivo de intercambio de calor |
| pistola de agua, pistola de aire | luz de trabajo de alarma |
| función de salida central del husillo | escala lineal de 3 ejes | la función del cuarto eje |
| sistema de refrigeración del husillo | dispositivo de separación aceite-agua | conexión directa del husillo 12000rpm |
| quitagrasas de cadena |
